產品詳情
產品特點
● 低功耗、小體積、高靈敏度、安裝方便；
● 閉環磁平衡原理，能在隔離條件下測量直流、交流、脈沖以及其它不規則波形的電流。
應用領域
● 用于機載、車載電源配電盒；
● 航天特種發射車、兵器裝甲車電源監測系統等。
|
電參數 |
|||
|
現產品型號 |
KTJC-DL-200A4.5V-A027 |
KTJC-DL-300A4.5V-A027 |
KTJC-DL-400A4.5V-A027 |
|
原產品型號 |
KTC-DL-200A/4.5V |
KTC-DL-300A/4.5V |
KTC-DL-400A/4.5V |
|
額定輸入電流 |
200A |
300A |
400A |
|
電流測量范圍 |
0～±200A |
0～±300A |
0～±400A |
|
額定輸入電流IPN |
200A |
||
|
測量范圍IP |
±200A |
||
|
額定輸出VO |
（VCC/2±2）V |
||
|
電源電壓Vc |
+5VDC±5% |
||
|
絕緣電壓Vd |
AC2kV/50Hz/1min/5mA |
||
|
零點偏移電壓at+25℃ |
(VCC/2)V |
||
|
零點失調電壓at+25℃ |
±25mV |
||
|
偏移電壓溫漂VDFT |
≤±1mV/℃ |
||
|
線性度εL |
≤0.1%FS |
||
|
精度X |
±1% |
||
|
工作溫度TA |
-55℃～+125℃ |
||
|
貯存溫度TS |
-55℃～+125℃ |
||
|
標準 |
SJ 20790-2000 |
||

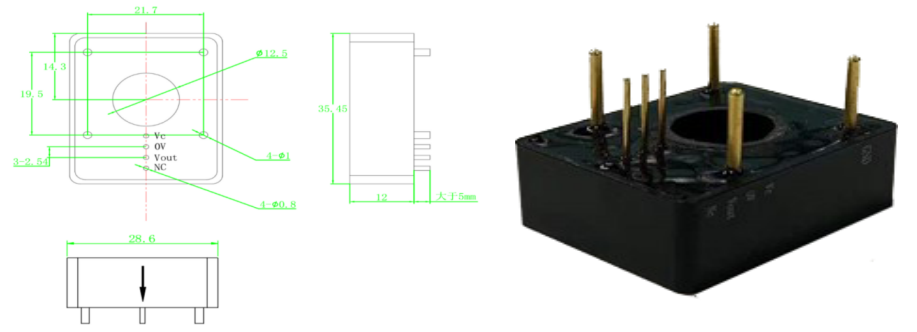

外形圖
鍍金插針輸出，Vc：+5V；0V：GND；Vout：輸出；NC：懸空。
關鍵詞：KTJC-DL-XXA4.5V-A027系列電流傳感器
